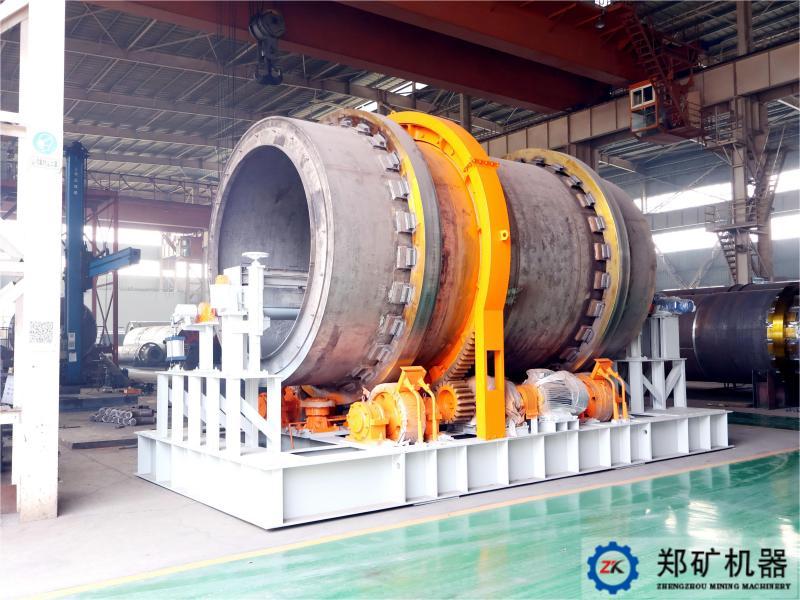

設備產能:15噸/天
主要原料:沙子、石英、長石、鋁酸鹽、鈣鹽、鈉鹽等
主要設備:?jiǎn)瓮怖鋮s機、輥式破碎機、雙軸攪拌機、造粒機、袋式收塵器、回轉篩、皮帶機。
到廠參觀: 全程教學式協助辦廠
分子篩是一種具有立方晶格的硅鋁酸鹽化合物。分子篩具有均勻的微孔結構,它的孔穴直徑大小均勻,這些孔穴能把比其直徑小的分子吸附到孔腔的內部,并對極性分子和不飽和分子具有優先吸附能力,因而能把極性程度不同,飽和程度不同,分子大小不同及沸點不同的分子分離開來,即具有“篩分”分子的作用,故稱分子篩。
應用范圍:
可作為干燥劑、選擇性吸附劑、催化劑、離子交換劑等在化工、冶金、建筑材料、礦山等行業。
(1)上料破碎
粒度范圍較寬的過磷酸鈣鏟車上料至料倉,經皮帶送至破碎機,進行破碎。
(2)造粒
破碎機破碎后的過磷酸鈣經皮帶機輸送至圓盤制粒機或滾筒制粒機進行制粒。
(3)烘干
過磷酸鈣顆粒進入單筒回轉烘干機進行烘干,水分含量6-8%。廢氣中顆粒物經袋式除塵器除塵后排至大氣。 (4)冷卻
烘干后的半成品顆粒過磷酸鈣進入單筒回轉冷卻機進行冷卻。
(5)篩分
出冷卻機的物料首先進行粗篩,粗料返回原料皮帶機重新作為原料。篩下物料經斗式提升機再進入篩分機進行細篩,篩上物料作為合格產品,篩下細料入上料皮帶機作為原材料。
1、混料:將制作分子篩的幾種原料按照設定的配比送入螺帶混料機中混合均勻,混合后通過螺旋輸送機和斗式提升機送入緩存?zhèn)};
2、造粒:緩存?zhèn)}下設置的螺旋計量秤計量后通過斗式提升機將物料送入造粒機的布料螺旋進料口,通過水計量裝置將設定的水加入造粒機,物料和水充分接觸,形成料球,造粒機內部設有刮刀和耙子裝置,可以將防止物料粘接在內壁上,耙子可以有效的防止物料成團。造粒機成型后的物料一部分送入兩級振動篩進行篩分,一部分通過返料皮帶機和斗式提升機重新送回造粒機循環造粒;
3、硬化:合格的物料通過硬化筒硬化,使物料表面更加圓潤,成品質量圓球度更好;
4、烘干:通過網帶烘干機對整形后的物料進行烘干,網帶烘干屬于靜態烘干,可以減少料球的破碎;
5、煅燒:通過外熱式回轉窯對烘干后的料球進行煅燒,外熱式回轉窯避免物料和熱煙氣直接接觸,可以減少對物料的污染;
6、篩分包裝:煅燒后的物料通過旋振篩篩分后送入成品倉,倉下設有包裝機,通過包裝機將物料包裝成合適的規格即可。
產品 | 產量(t/d) | 生產能力 | ||
---|---|---|---|---|
分子篩 | 15 | 成球機:φ2.8×5m | 網帶烘干機:DW1.6×16m | 外加熱式回轉窯:φ1×18m |
